4G/5G 物聯網驅動石化產線巡檢升級 —— 某煉油廠智能改造實踐

        一、石化產線巡檢升級的迫切性

        石化行業作為流程工業的核心領域，其產線（如常減壓裝置、催化裂化裝置）具有高溫（300℃+）、高壓（10MPa+）、介質易燃易爆（如汽油、丙烯）等特點，巡檢工作長期面臨三大痛點：

1. 安全風險突出：人工巡檢需進入受限空間（如反應釜區）、有毒介質泄漏區，2023 年行業數據顯示，巡檢相關安全事故占比達 28%，單次事故平均損失超 2000 萬元；

2. 效率低下：某千萬噸級煉油廠含 2000 + 檢測點，人工巡檢單日覆蓋不足 30%，關鍵設備（如加熱爐）的參數記錄間隔長達 2 小時，故障發現滯后；

3. 數據碎片化：紙質記錄、孤立系統導致數據難以追溯，某催化裝置因歷史數據缺失，無法分析結焦趨勢，非計劃停機 12 小時，損失超 500 萬元。

        隨著《危險化學品企業特殊作業安全管理規定》等法規收緊，傳統 “人工巡檢 + 有線監控” 模式已無法滿足合規要求。4G/5G 物聯網技術通過 “無線傳輸 + 智能感知” 重構巡檢體系，成為石化產線安全高效運行的核心支撐。

        二、升級后巡檢系統的技術架構

        基于 4G/5G 物聯網的石化產線巡檢系統采用 “端 - 網 - 云” 三層架構，實現全流程智能化：

        1. 感知層：多維風險監測網絡

• 設備級監測：在泵、閥、換熱器等關鍵設備安裝振動傳感器（采樣頻率 1kHz）、紅外測溫儀（-50℃~300℃）、超聲波檢漏儀（靈敏度 0.01mm/year），實時捕捉異常工況；

• 環境監測：部署有毒氣體傳感器（如硫化氫檢測下限 0.1ppm）、火焰探測器、溫濕度傳感器，覆蓋裝置區、管廊、罐區等區域；

• 移動巡檢終端：巡檢機器人搭載高清攝像頭（防爆等級 Ex dⅡCT6）、激光雷達，自主遍歷產線，規避障礙物（定位精度 ±5cm）。

        2. 網絡層：4G/5G 防爆通信方案

• 采用防爆型 4G/5G 工業路由器（防護等級 IP66，防爆標志 Ex dⅡCT4），支持 RS485、以太網接口，接入各類傳感器與機器人控制系統；

• 物聯網卡通過運營商專用 APN 通道傳輸數據，采用 AES-256 加密，符合《石油化工自動化儀表工程施工質量驗收標準》安全要求；

• 支持 5G MEC 邊緣節點部署，在裝置區實現本地化數據處理（如泄漏預警），響應延遲≤50ms，避免云端傳輸延遲導致的風險放大。

        3. 應用層：智能巡檢平臺

• 實時監控模塊：動態展示設備振動頻譜、介質溫度、氣體濃度等參數，超標數據觸發聲光報警（響應時間＜10 秒）；

• 故障診斷系統：基于機器學習算法（如神經網絡）分析設備振動特征，提前 72 小時預測軸承磨損、葉輪結垢等故障，準確率達 89%；

• 巡檢調度模塊：根據產線風險等級自動生成機器人巡檢路線，緊急情況（如氣體泄漏）下優先調度最近設備復核；

• 數據追溯中心：存儲 3 年以上巡檢數據，支持按裝置、時間、參數類型檢索，滿足 API 580 風險評估數據需求。

•

        三、某煉油廠改造案例：技術應用與成效

        項目背景：某沿海煉油廠（年加工能力 1200 萬噸）的常減壓裝置巡檢系統存在三大問題：

• 人工巡檢需穿越高溫管廊，夏季環境溫度達 45℃，中暑風險高；

• 換熱器泄漏檢測依賴每周一次的人工采樣，曾因發現滯后導致介質損失超 100 噸；

• 數據記錄分散在 5 個系統，分析耗時且易出錯，非計劃停機年均 3 次。

        物聯網方案實施：2023 年采用4G/5G 物聯網方案完成升級，關鍵措施包括：

1. 感知網絡部署

• 在 28 臺泵、16 臺換熱器安裝振動與溫度傳感器；

• 裝置區布設 40 個有毒氣體檢測點，覆蓋所有潛在泄漏源；

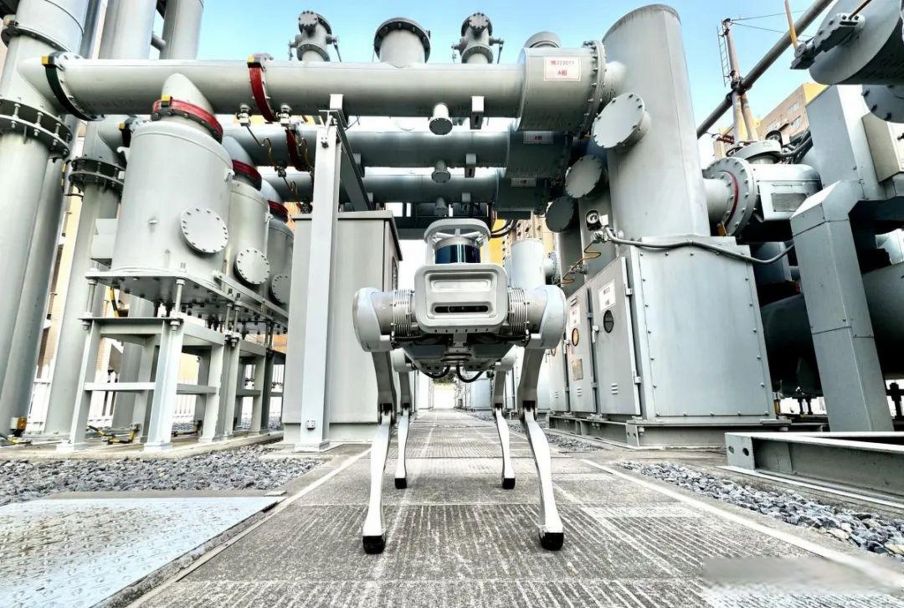

• 投入 3 臺防爆巡檢機器人，負責管廊、塔區等高危區域巡檢。

2. 通信系統優化 - FIFISIM物聯提供

• 裝置區部署 8 臺防爆 4G/5G 路由器，支持邊緣計算，本地判斷氣體濃度超標并觸發機器人復核；

• 物聯網卡采用 “流量池 + 定向訪問” 模式，限制僅與云端平臺通信，避免病毒入侵，單設備年均通信成本約 1200 元。

3. 智能巡檢實施

• 平臺每 15 分鐘自動采集設備數據，異常參數實時推送至工程師手機；

• 機器人按預設路線巡檢，高清攝像頭識別閥門狀態（開 / 關），準確率 98%；

• 建立設備健康檔案，結合歷史數據預測檢修周期，如加熱爐管結焦趨勢分析使清焦周期延長 15 天。

        改造后成效：

• 安全提升：人工進入高危區域頻次減少 80%，2023-2024 年度未發生巡檢相關安全事故；

• 效率優化：設備參數采集間隔從 2 小時縮至 15 分鐘，泄漏檢測響應時間從 7 天縮至 10 分鐘；

• 成本降低：非計劃停機次數從 3 次 / 年降至 0.5 次 / 年，挽回?fù)p失超 1500 萬元；

• 合規達標：通過應急管理部 “智能化改造專項驗收”，成為區域示范項目。

        四、4G/5G 物聯網方案的核心價值

1. 防爆可靠性：工業路由器通過 Ex dⅡCT4 防爆認證，在含有機溶劑蒸氣的環境中連續運行 18 個月，故障率＜0.5%，遠低于傳統有線設備（故障率 12%）；

2. 低時延通信：5G 網絡下，機器人控制指令響應時間＜20ms，確保緊急情況下的遠程操控精度（如避開突然出現的施工區域）；

3. 抗干擾能力：采用跳頻技術規避裝置區強電磁干擾（如電機、變頻器），數據傳輸成功率超 99.8%，解決傳統無線通信 “斷聯” 問題；

4. 擴展兼容性：支持接入 DCS、MES 系統，實現巡檢數據與生產數據聯動分析，某案例通過該功能優化反應釜壓力參數，能耗降低 3%。

        隨著 “工業互聯網 + 安全生產” 政策深化，4G/5G 物聯網將成為石化產線巡檢的標配技術，其價值不僅體現在安全與效率提升，更在于構建 “預測性維護” 體系，推動行業從 “被動應急” 向 “主動防控” 轉型。
